Frézování závitů - MINI závitové frézy - technická část

MINI závitové frézy VHM - technická část

Frézování závitů - technická část - úvod

Řezné podmínky – doporučené řezné podmínky pro jednotlivé typy VHM závitových fréz jsou pouze „orientační“ a mohou se různit několika příčinami – způsobem upnutí jak obrobku, tak i samotného nástroje, vyložením závitové frézy, způsobu chlazení nástroje, technických podmínkách CNC stroje …

Doporučujeme začít na nižší hodnotě z doporučeného rozsahu řezných podmínek pro odpovídající obráběný materiál a průměru závitové frézy. Pokud bude kvalita a přesnost závitu odpovídat Vašim požadavkům a nebude docházet k žádným kolizím, můžete postupně tyto řezné podmínky zvyšovat a to pouze do maximální doporučené hodnoty.

  Typy závitových fréz
MTS   MINI závitová fréza bez vnitřního chlazení – vysoké řezné rychlosti – do pevnosti materiálů 45 HRc
MTS – zubní   MINI závitová fréza bez vnitřního chlazení – s vysokou přesností závitu – pro zubní implantáty – do pevnosti 62 HRc
MTSB   MINI závitová fréza s vnitřním radiálním chlazením v drážkách a se zvýšeným počtem břitů – vysoké řezné podmínky – do pevnosti 45 HRc
  MTI   MINI závitová fréza s nízkým řezným odporem pro dlouhé závity – s vnitřním chlazením – do pevnosti 62 HRc
FMTI   MINI rychlá a produktivní závitová fréza bez vnitřního chlazení – pevnost do 58 HRc

Doporučené řezné podmínky - MINI závitové frézy VHM

MINI závitové frézy - typ MTS

MINI závitové frézy pro vysoké řezné rychlosti a výkony, bez vnitřního chlazení pro materiály do pevnosti až 45 HRc.

Výhody:

Jakost karbidu: MT7
Naše MT7 ultra jemná jakost karbidu s pokročilým trojitým povlakem poskytuje extrémně vysokou tepelnou odolnost nástroje spolu s bezproblémovým frézováním, čímž poskytuje neobvykle vysoce výkonné podmínky obrábění.

Jakost karbidu: MT8
Jemná mikro jakost substrátu s pokročilým trojitým povlakem (ISO K10-K20). Extrémně vysoká tepelná odolnost, hladký řezný výkon a opracování, pro vysoké a běžné výkony u všech obráběných materiálů.

MINI závitové frézy - typ MTS zubní (dental)

Závitové frézy pro zubní implantáty

MTS – zubní (dental) – MINI monolitní VHM závitové frézy – speciálně navržená geometrie s dlouhým vyložením poskytuje lepší obrábění a velmi vysokou přesnost závitu spolu s prodlouženou životností nástroje.

Jakost karbidu: MT11
Ultrajemná třída substrátu s pokročilým trojitým modrým BLUE povlakem.

MINI závitová fréza - MTS dental technická část závitová fréza pro zubní implantát

MINI závitové frézy - typ MTSB

MTSB – MINI monolitní VHM závitové frézy s vnitřním středovým chladícím otvorem a zvýšeným počtem břitů (drážek) pro vysokou výkonnost, kratší dobu cyklu a delší životností nástroje.
Inovativní VHM závitové frézy s vnitřním vrtáním chlazením a zvýšeným počtem břitů. Vrtání chladicích otvorů v nástroji zajišťuje směr a vysoký tlak chladicí kapaliny do předvrtaného otvoru tak, aby spolehlivě odváděl třísky z místa řezu.
Chladící kapalina společně s tlakem velmi účině chladí samotný nástroj.

Výhody – vynikající řešení pro:

MINI závitová fréza MTSB - závitová fréza MTSB, závitová fréza Carmex

Jakost karbidu: MT7
Naše MT7 ultra jemná jakost karbidu s pokročilým trojitým povlakem poskytuje extrémně vysokou tepelnou odolnost nástroje spolu s bezproblémovým frézováním, čímž poskytuje
neobvykle vysoce výkonné podmínky obrábění.

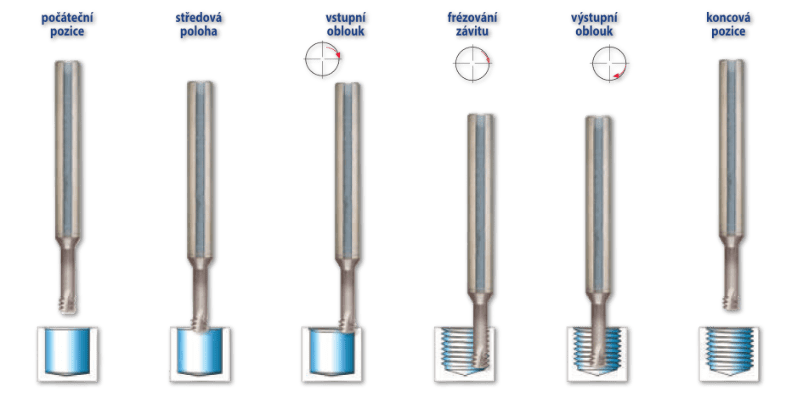

Postup frézování závitů - MINI závitové frézy - typy MTS, MTI a FMTI

Frézování závitů - MINI - MTS-MTI-FMTI postup frezovani závitů - technická část

Ukázka postupu frézování závitů - MINI závitové frézy VHM

MTSB - MINI závitová fréza s vnitřním chlzením v drážkách

MTS - MINI závitová fréza pro vysoké řezné rychlosti

MTI - MINI závitová fréza s vnitřním chlzením v drážkách
